產品概述:

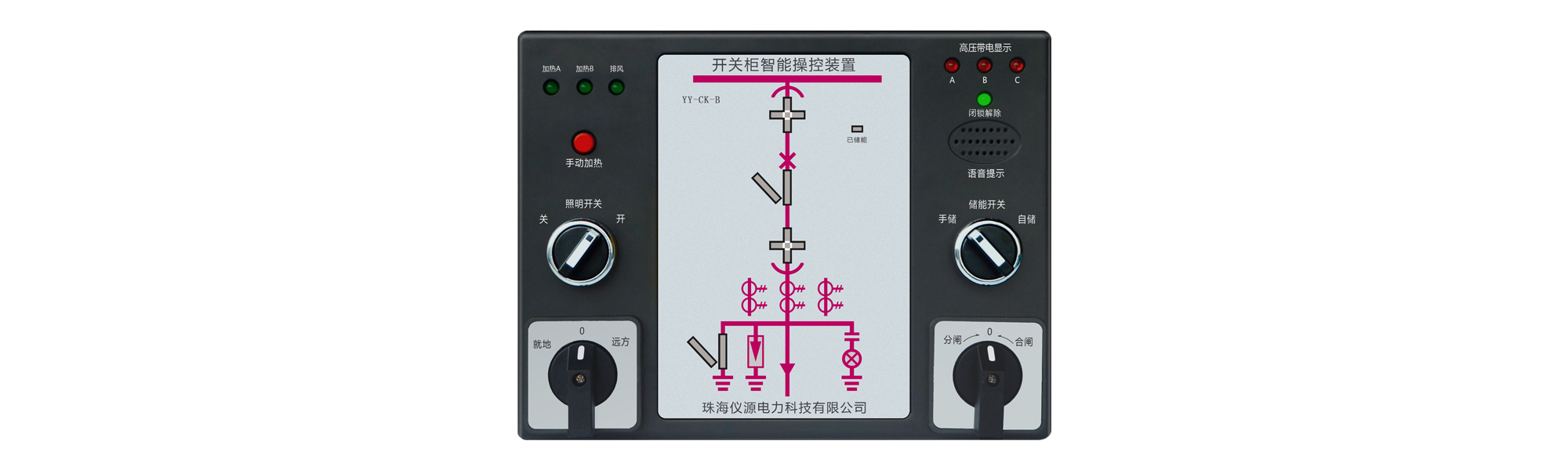

YY-CK系列開關柜智能操顯裝置是儀源電力科技針對當前中高壓系統開關柜技術發展而設計開發的一款新型的模塊化、智能型的操作測量顯示
控制裝置。主要應用于電壓等級為0.1~ 40.5kV的各種戶內開關柜。
該產品集中指示一次回路模擬狀態、手車位置、隔離刀位置、接地刀位置、開關狀態、操作機構儲能狀態、高壓帶電顯示、帶電閉鎖控制器、
自動加熱除濕、實時數字顯示溫濕度值及加熱器故障監測、超高溫報警并強制停止加熱、智能語音防誤提示、紅外人體感應、RS485通信接口等功能。
該系列產品以一體化布局配套裝備于開關柜,簡化了開關柜面板設計,美化了部局,完善了開關狀態指示功能和安全性能的新型電氣裝置。
產品功能:
功能配置 |
產品型號 |
||||||
YY-CK-A |
YY-CK-B |
YY-CK-C |
YY-CK-D |
YY-CK-E |
YY-CK-F |
YY-CK-G |
|
一次回路動態模擬圖顯示 |
● |
● |
● |
● |
● |
● |
● |
高壓帶電顯示及閉鎖 |
● |
● |
● |
● |
● |
● |
● |
兩路自動加熱除濕、自動排風降溫 |
● |
● |
● |
● |
● |
● |
● |
溫濕度顯示 |
- |
- |
● |
● |
● |
● |
● |
分合閘、儲能、遠方/就地、照明開關 |
- |
● |
● |
● |
● |
● |
● |
防誤語音提示 |
- |
● |
● |
● |
● |
● |
● |
帶電語音提示(紅外人體感應) |
- |
- |
- |
● |
● |
● |
● |
高壓驗電 |
- |
- |
- |
● |
● |
● |
● |
主回路電力參數測量 |
- |
- |
- |
- |
● |
- |
● |
電氣接點在線測溫 |
- |
- |
- |
- |
- |
● |
● |
RS485通信端口 |
○ |
○ |
○ |
● |
● |
● |
● |
顯示方式 |
無顯示 |
無顯示 |
數碼管 |
液晶 |
液晶 |
液晶 |
液晶 |
安裝開孔尺寸 |
119×179 |
220×165 |
|||||
安裝方式 |
面板嵌入式安裝 |
||||||
功能配置說明: |
“●”為標配功能,“○”為選配功能,“-”表示無此功能 |

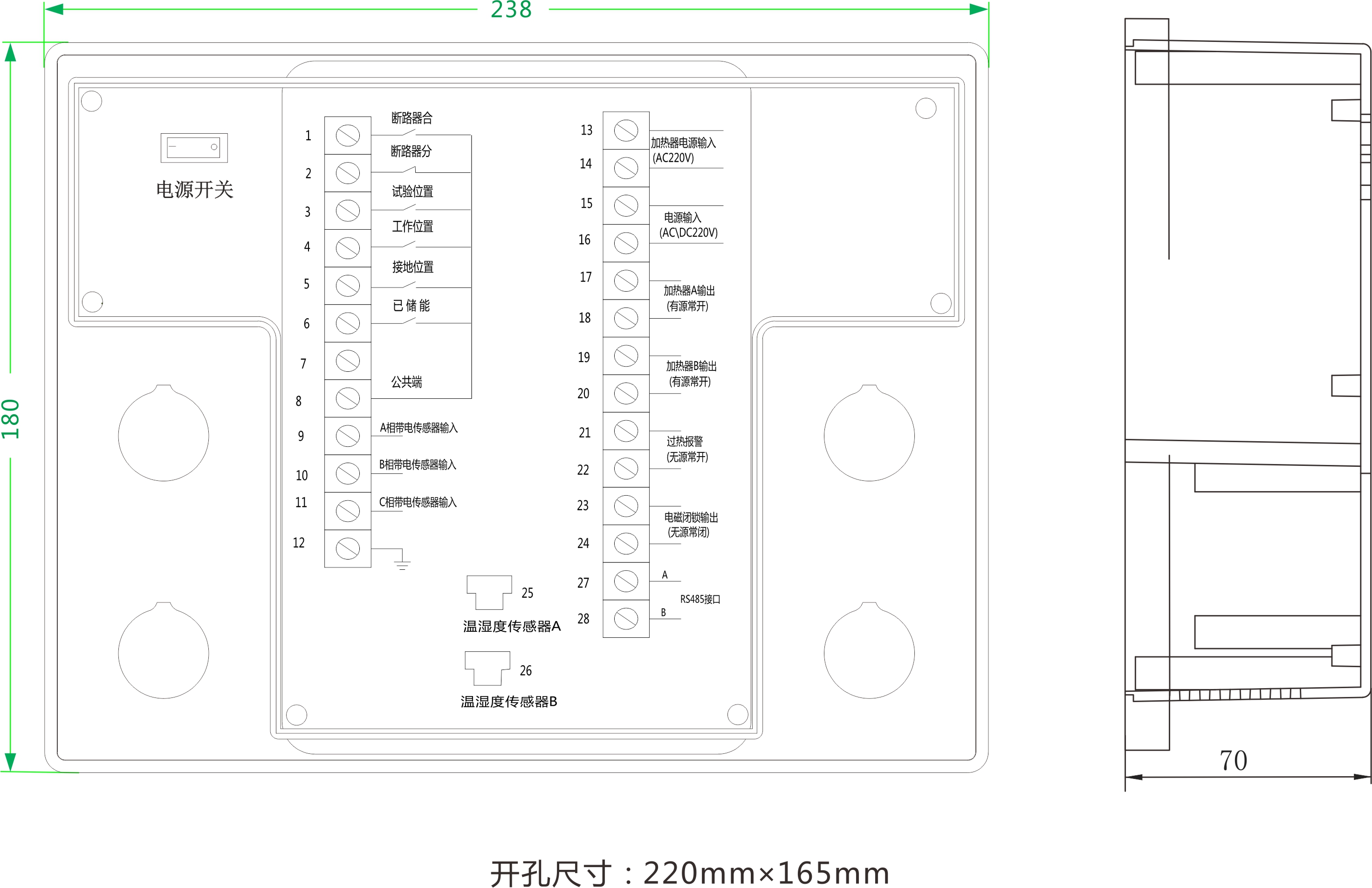

安裝尺寸:
