開關柜局放在線監測系統概述
為適應開關柜、電纜的不停電狀態檢修工作的發展要求，基于物聯網、智能傳感器等智能化技術，實現不停電狀態下的電力設備運行狀態監測，通過暫態地電壓（TEV）、超聲波（AE&Ultrasonic）、特高頻（UHF）、高頻電流(HFCT)、溫度等智能傳感器監測技術，實現對開關柜、電力電纜運行狀態的智能感知。通過智能診斷算法、多維度對比分析，實現監測數據的智能分析、設備狀態的智能診斷，實時掌握運行狀態，及時發現缺陷問題，評估推送異常信息及檢修策略建議，為運維人員制定檢修策略提供數據支持，有效避免突發停電、火災以及人身、設備傷害事件的發生。
|

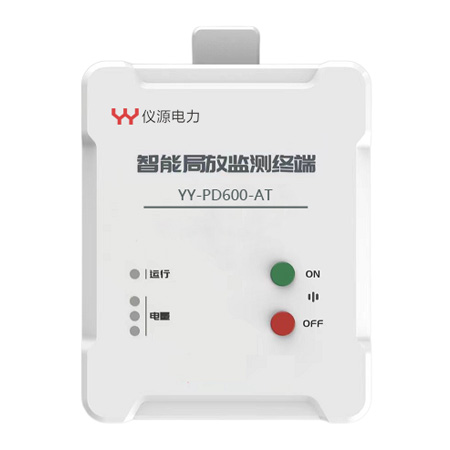

YY-PD600-AT
超聲波/地電壓局放傳感器(二合一)
|
功能
|
有線型
|
無線型
|
|
超聲波
|
檢測頻帶
|
40M±1kHz
|
40M±1kHz
|
|
檢測動態范圍
|
0~70dBuV
|
0~70dBuV
|
|
TEV
|
檢測頻帶
|
3~100MHz
|
3~100MHz
|
|
檢測動態范圍
|
0~60dBmV
|
0~60dBmV
|
|
平均等效高度
|
≥10mm
|
≥10mm
|
|
噪聲檢測范圍
|
30~130dB
|
30~130dB
|
|
供電方式
|
DC12-24V
|
鋰電池（電池壽命5年）
|
|
通訊方式
|
RS485有線
|
433MHz無線
|
|
安裝方式
|
強磁吸附
|
強磁吸附
|
|
外形尺寸
|
152mm*98*49mm
|
152mm*98*49mm
|
|

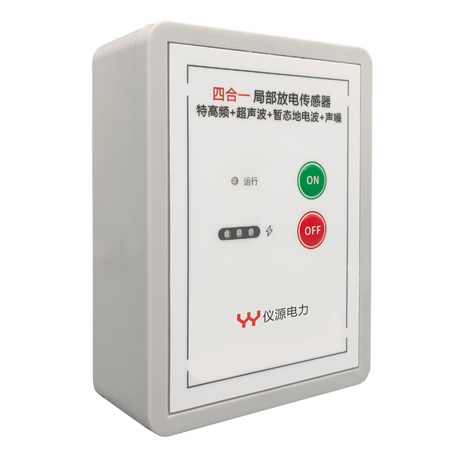

YY-PD600-ATU
特高頻/超聲波/地電壓/聲噪局放傳感器(四合一)
|
功能
|
參數
|
|
超聲波檢測頻帶
|
40±1kHz
|
|
超聲波動態范圍
|
0~70dBuV
|
|
TEV檢測帶寬
|
3~100MHz
|
|
檢測動態范圍
|
0~60dBmV
|
|
UHF檢測帶寬
|
300~1500MHz
|
|
UHF檢測動態范圍
|
-70~10dBm
|
|
平均等效高度
|
≥10mm
|
|
噪聲檢測范圍
|
30~130dB
|
|
溫濕度檢測范圍
|
溫度：-40~85℃，濕度：5~95%RH
|
|
供電方式
|
可充電鋰電池
|
|

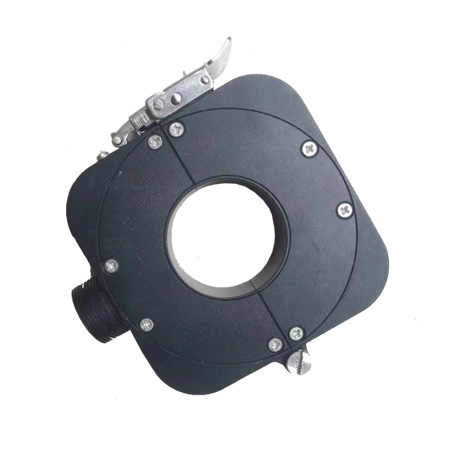

YY-PD600-CT
高頻電流局放傳感器
|
功能
|
參數
|
|
檢測頻帶
|
100kHz～30MHz
|
|
監測靈敏度
|
10PC
|
|
測量范圍
|
5pC～10000pC
|
|
信號傳輸方式
|
50Ω同軸電纜
|
|
安裝方式
|
卡扣式安裝
|
|
安裝位置
|
電纜
|
|
工作溫度
|
-30~85℃
|
|
防護等級
|
IP65
|

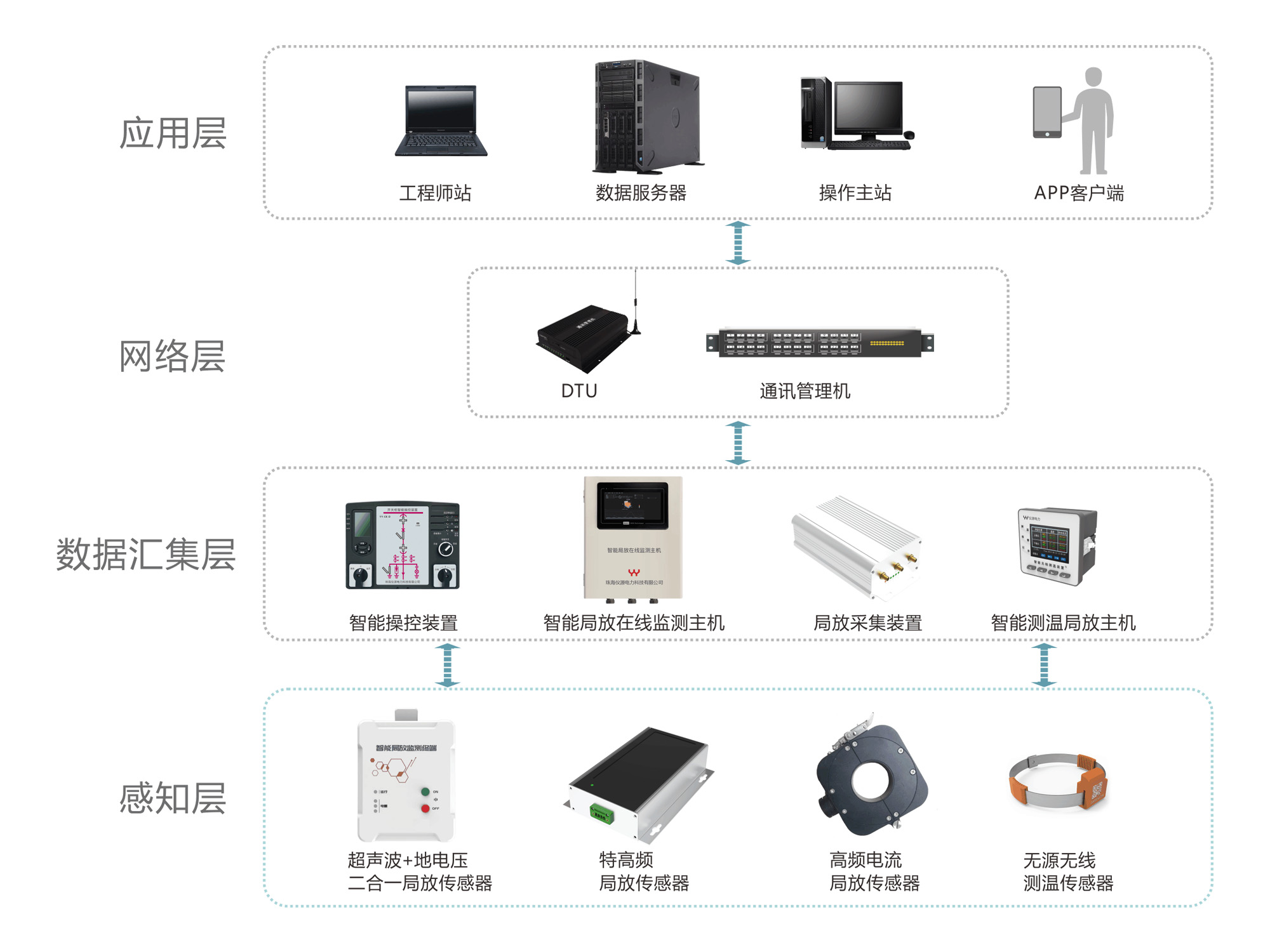

系統結構
