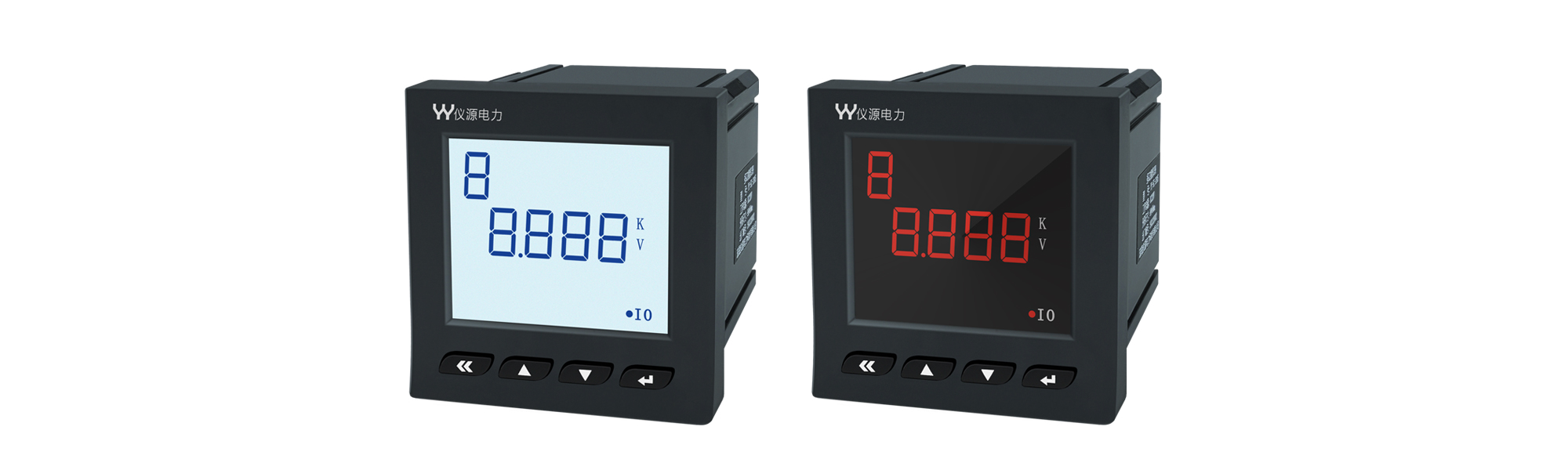

產品概述
YY-DC(E)系列單相多功能電力儀表,可測量單相電流、電壓、有功功率、無功功率、功率因數、視在功率、有功電能、無功電能、視在電能、頻率等多項電力參數??蛇x配4-20mA模擬量輸出、繼電器報警輸出、開關量輸入等功能。
產品功能配置
功能
配置說明
外形尺寸
48×48
72×72
96×96
面板開孔尺寸
45×45
67×67
91×91
深度
70
70
85
電流
√
√
√
電壓
√
√
√
有功功率
√
√
√
無功功率
√
√
√
視在功率
√
√
√
功率因數
√
√
√
頻率
√
√
√
有功電能
√
√
√
無功電能
√
√
√
視在電能
√
√
√
顯示方式
數碼管
數碼管/液晶
數碼管
工作電源
AC/DC220V
默認AC220V(可選AC/DC220V或DC48V)
RS485通訊(第1路)
多功能儀表標配1路RS485通訊
選
配
功
能
繼電器輸出路數
2
2
2
開關量輸入路數
/
2
2
4-20mA模擬量輸出路數
/
2
2
RS485通訊(第2路)
/
√
√
LORA通訊
/
√
√

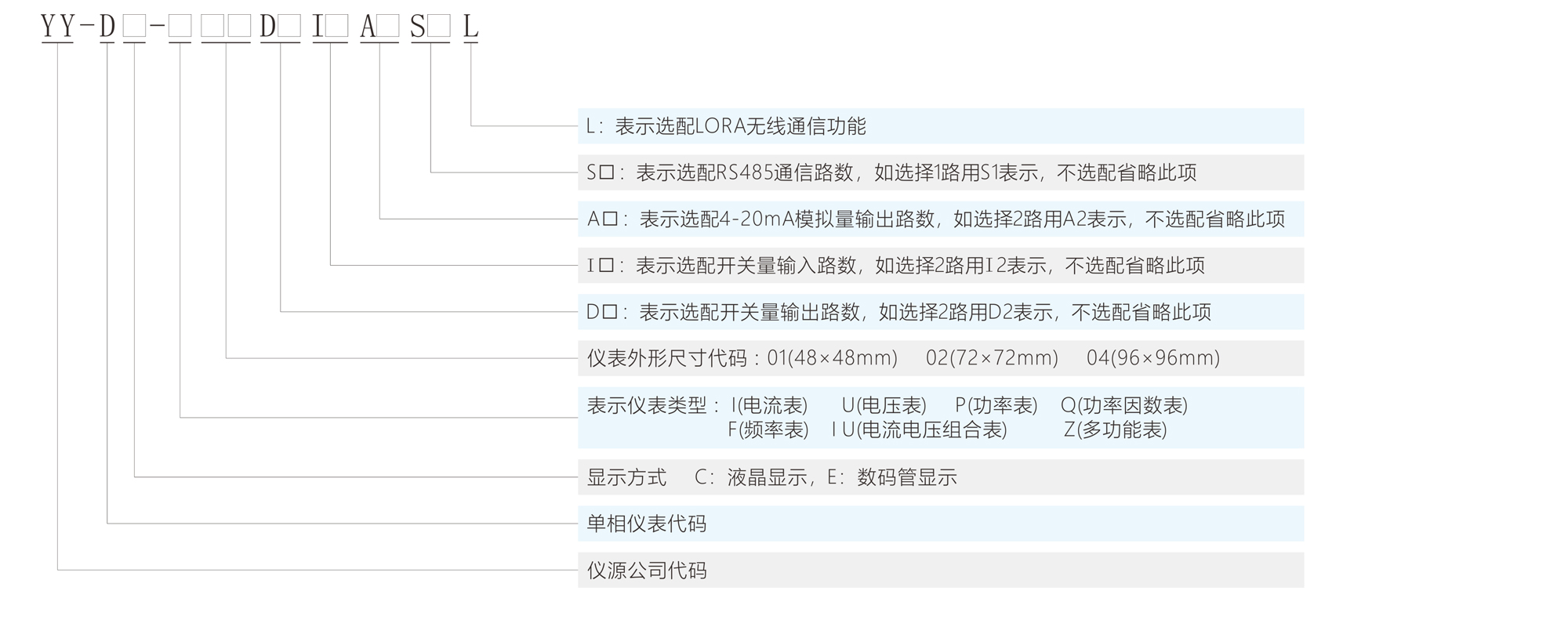

產品選型
