產品概述

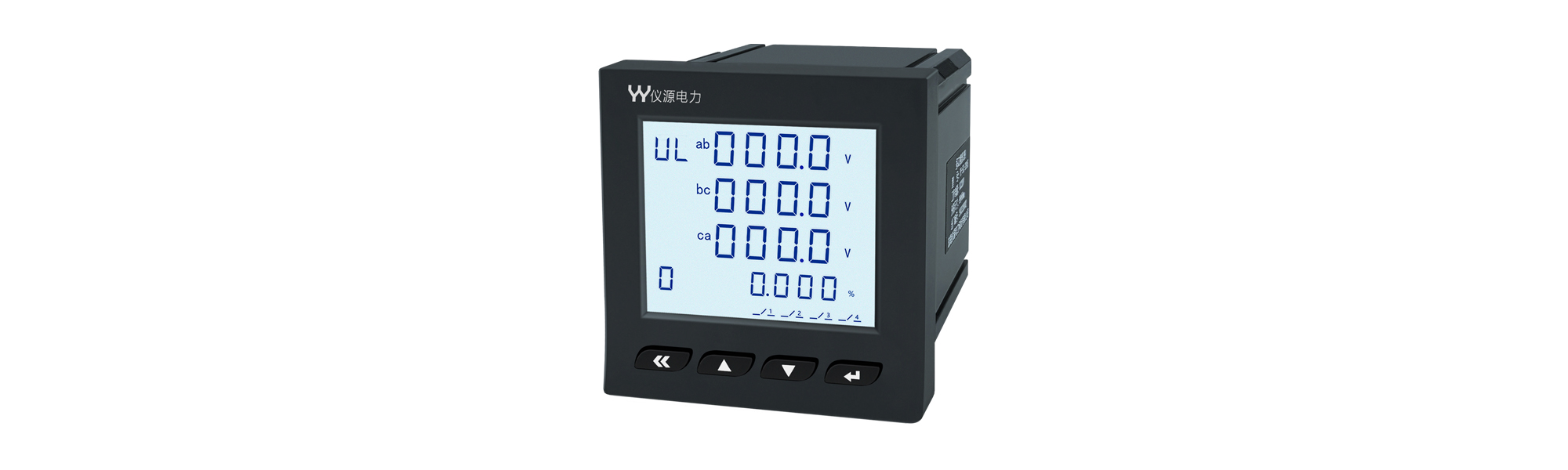

YY-SC-X多功能諧波表采用現代的微處理器和數字信號處理技術設計而成。主要功能包括電網參數的實時測量，有功、無功、視在電能的計量，電能脈沖輸出，模擬量輸出、諧波分析，復費率統計，事件記錄等功能。該系列儀表具有豐富的通信接口，可選配雙路RS485、LORA、以太網等多種通信功能。
產品功能配置
|
功能
|
配置說明
|
|
外形尺寸
|
72×72
|
80×80
|
96×96
|
|
面板開孔尺寸
|
67×67
|
76×76
|
91×91
|
|
深度
|
70
|
70
|
85
|
|
電流
|
√
|
√
|
√
|
|
電壓
|
√
|
√
|
√
|
|
有功功率
|
√
|
√
|
√
|
|
無功功率
|
√
|
√
|
√
|
|
視在功率
|
√
|
√
|
√
|
|
功率因數
|
√
|
√
|
√
|
|
頻率
|
√
|
√
|
√
|
|
有功電能
|
√
|
√
|
√
|
|
無功電能
|
√
|
√
|
√
|
|
視在電能
|
√
|
√
|
√
|
|
RS485通訊(第1路)
|
標配(MODBUS-RTU與DTL-645規約自適應)
|
|
實時時鐘
|
√
|
|
工作電源
|
AC85~265V/DC110~370V
|
|
選
配
功
能
|
繼電器輸出路數
|
1
|
2
|
4
|
|
開關量輸入路數
|
2①
|
3②
|
4
|
|
4-20mA模擬量輸出路數
|
2①
|
3②
|
3
|
|
脈沖輸出
|
/
|
/
|
√
|
|
RS485通訊(第2路) ③
|
選配(MODBUS-RTU與DTL-645規約自適應)
|
|
LORA通訊③
|
選配
|
|
以太網③
|
選配
|
|
復費率
|
選配
|
|
諧波分析
|
選配(32次/52次/64次)
|
|
事件記錄
|
選配(100條事件記錄)
|
|
標注說明：
①開關量和模擬量端子復用，在選配這兩種功能時只能選擇其中一種。
②開關量和模擬量端子復用，在選配這兩種功能時只能選擇其中一種，同時這兩種功能選配路數超過2路時，RS485功能不可選配。
③LORA通訊、第2路RS485、以太網三種功能只能選配其中一種，同時72和80外形儀表的第2路RS485端子與開關量/模擬量端子復用，選配了第2路RS485后，開關量和模擬量不可用。
|

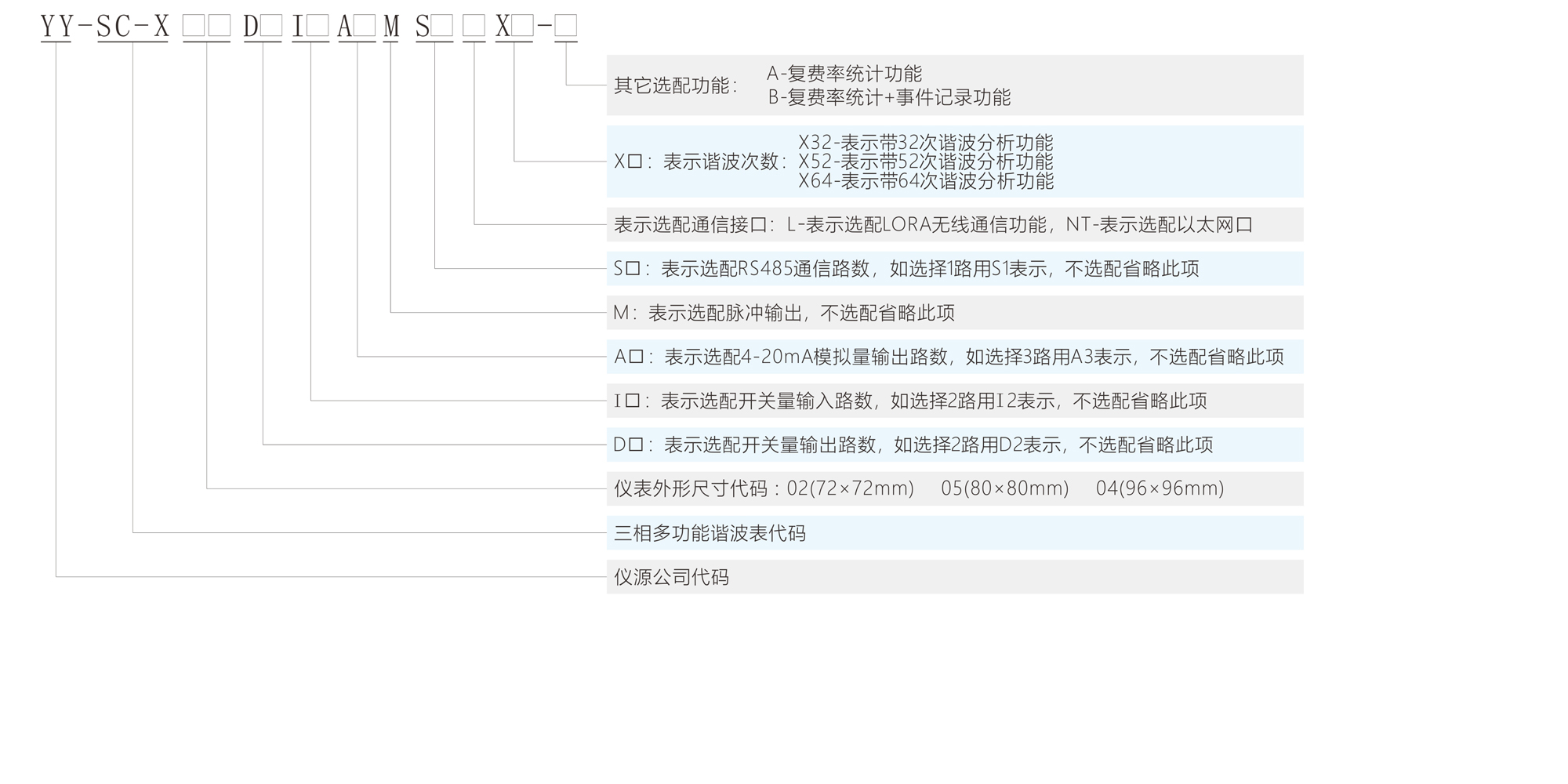

產品選型
