產品概述

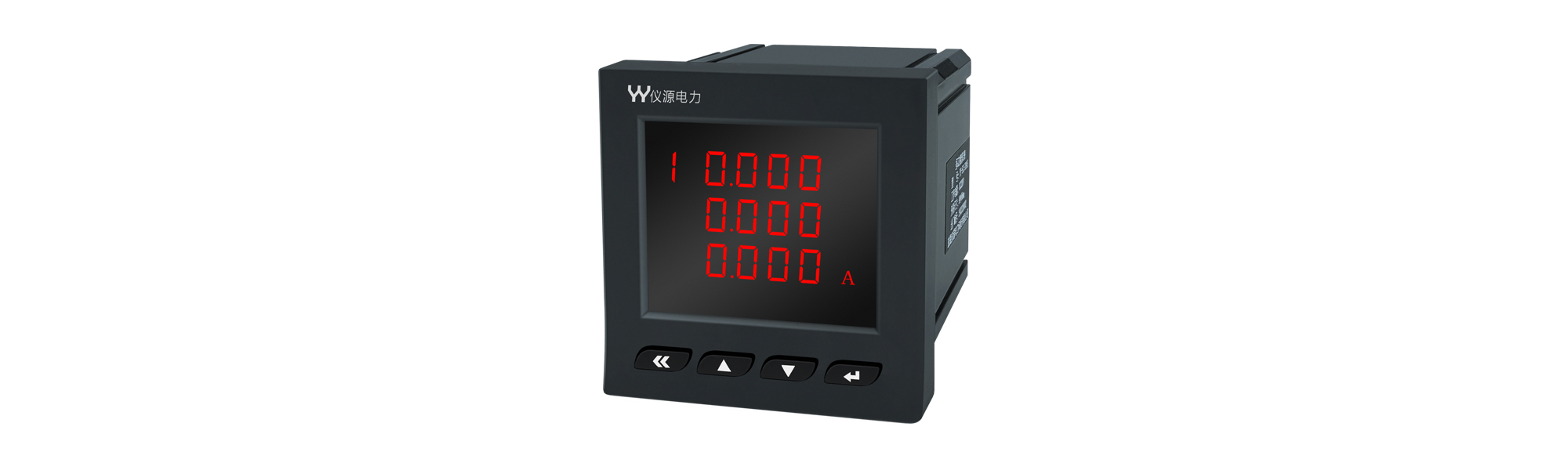

YY-SE系列三相電力儀表是集高精度電力參數測量、電能計量、開關量輸入、繼電器輸出、模擬量輸出及網絡通訊為一體的數字式電力儀表。儀表采用嵌入式安裝，外形美觀、運行可靠，現場接線與操作方便?？蓮V泛應用于變電站綜合自動化系統(tǒng)、智能高低壓開關柜、低壓配電自動化系統(tǒng)、建筑能源監(jiān)控系統(tǒng)等重要變配電場合。
產品功能配置
功能
配置說明
外形尺寸（mm）
72×72
80×80
96×96
面板開孔尺寸（mm）
67×67
76×76
91×91
深度（mm）
70
70
85
電流
√
√
√
電壓
√
√
√
有功功率
√
√
√
無功功率
√
√
√
視在功率
√
√
√
功率因數
√
√
√
頻率
√
√
√
有功電能
√
√
√
無功電能
√
√
√
視在電能
√
√
√
RS485通訊(第1路)
多功能儀表標配1路RS485通訊
工作電源
AC85~265V/DC110~370V
選
配
功
能
繼電器輸出路數
1
2
4
開關量輸入路數
2①
3②
4
4-20mA模擬量輸出路數
2①
3②
3
脈沖輸出
/
/
√
RS485通訊(第2路) ③
選配
LORA通訊③
選配
1路漏電流測量
選配
蜂鳴報警
選配
標注說明：
①開關量和模擬量端子復用，在選配這兩種功能時只能選擇其中一種。
②開關量和模擬量端子復用，在選配這兩種功能時只能選擇其中一種，同時這兩種功能選配路數超過2路時，RS485功能不可選配。
③LORA通訊和第2路RS485通訊只能選配其中一種，同時72和80外形儀表的第2路RS485端子與開關量/模擬量端子復用，選配了第2路RS485后，開關量和模擬量不可用。

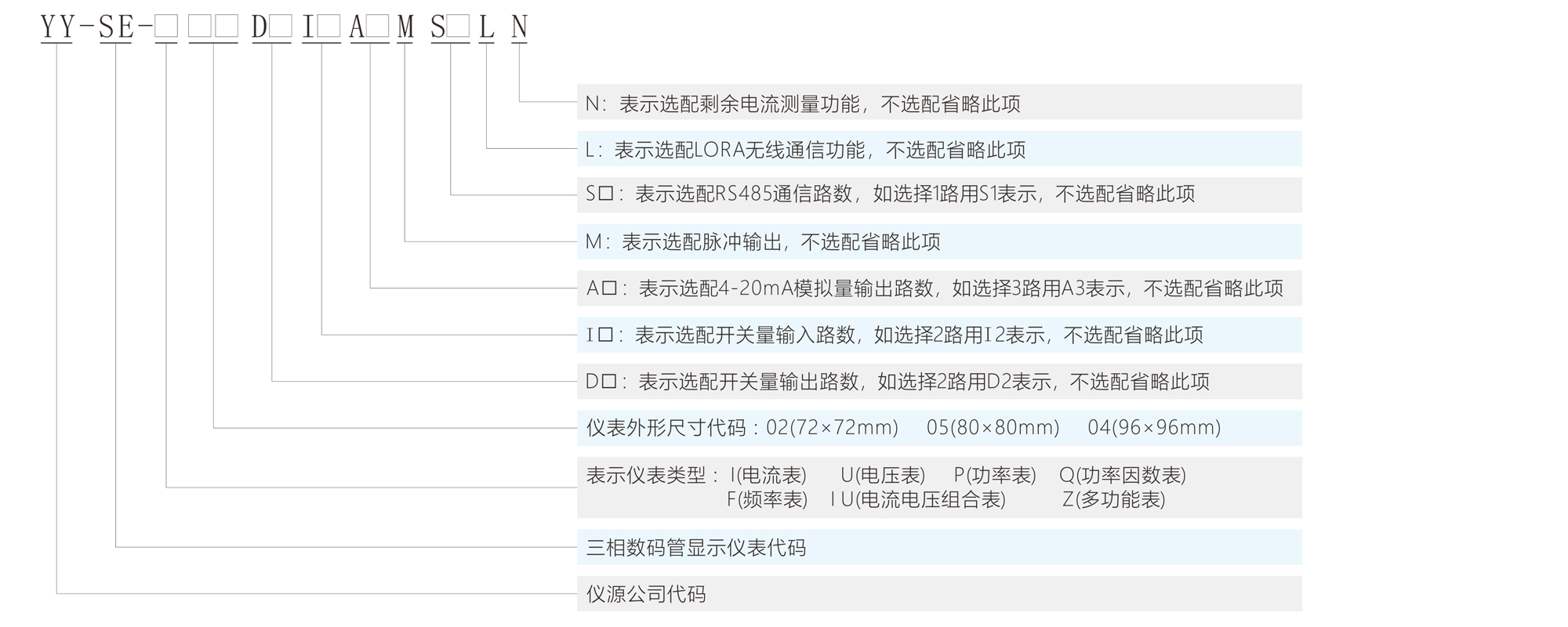

產品選型
